Correction et solution aux problèmes de carte d’interface GIGE et de caméra composante

Vous êtes ici: Domicile » Nouvelles & Épreuves » Correction et solution aux problèmes de carte d’interface GIGE et de caméra composante

Problème de défaillance: la connexion entre la carte d’interface GIGE dans l’ordinateur et la caméra composante est rompue.
Découvrez les secrets d’une maintenance efficace:Nos conseils d’experts pour le dépannage de vos accessoires de montage ASM

Le maintien des performances optimales de votre monteur ASM nécessite une compréhension approfondie de son fonctionnement complexe. Lorsqu’il s’agit de résoudre des problèmes avec les accessoires, Il est crucial d’avoir une approche claire et logique.

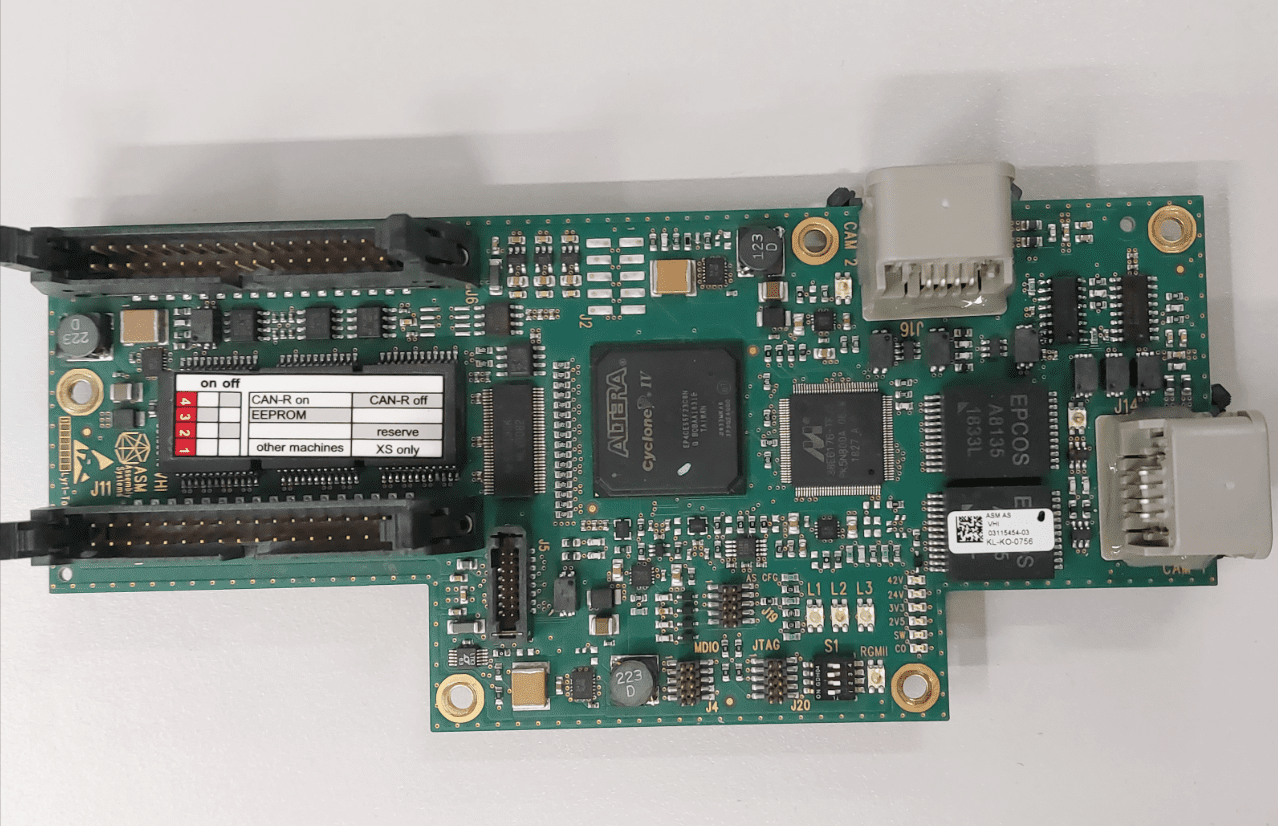

Dans ce cas de maintenance, Nous avons identifié une interruption de communication comme étant la cause profonde du problème. Pour résoudre ce problème, nous devions localiser le CI responsable de la communication. En utilisant le manuel de données pour évaluer les deux puces canbus (82C251Y) à côté du port J6 du connecteur, Nous avons pu déterminer s’ils fonctionnaient correctement.

Un autre élément clé à prendre en compte lors du dépannage est la logique de communication IC (W262J) à côté du port J9, qui contrôle l’entrée de la carte de commande LED de la caméra composante. Comprendre le fonctionnement de la transmission des données d’image via le port J14/J16, Le filtre du réseau de communication (EPCOS), la puce de traitement d’image DSP, et le port J11 vers le PC, nous a permis de diagnostiquer et de résoudre rapidement le problème.

Alors que l’alimentation et les signaux de communication canbus via le port J5 sont importants, Ils n’étaient pas au centre de notre enquête. En adoptant une approche ciblée et globale de la maintenance, nous avons été en mesure de remettre vos accessoires de montage ASM en état de marche en un rien de temps.

Ne laissez pas les problèmes avec vos accessoires de montage ASM ralentir votre ligne de production. Faites équipe avec nous pour obtenir des conseils d’experts et des solutions de dépannage qui permettront à votre équipement de fonctionner à des niveaux de performance optimaux.

Expliquons la définition de la broche du port d’entrée et de sortie de l’image:
J11 (40épingler): Port de transfert de données d’image.
Goupille4/10/16/22/28/34:DGND.
Goupille1/7/13/19/25/31:DGND.
Goupille2/3:GIG_LINE_00N/P.
Goupille5/6: GIG_LINE_01N/P.
Goupille8/9: GIG_LINE_02N/P.
Goupille11/12: GIG_LINE_03N/P.
Goupille14/15: GIG_LINE_04N/P.
Par épingle17/18: GIG_LINE_05N/P.
Goupille20/21: GIG_LINE_06N/P.
Par goupille23/24: GIG_LINE_07N/P.
Par goupille26/27: GIG_LINE_08N/P.
Goupille29/30: GIG_LINE_09N/P.
goupille32/33: GIG_LINE_10N/P.
J5 (16épingler): alimentation et communication.
Goupille1/2/3:42V.
Goupille4/5/6:DGND.
Goupille7/8:PORTAL_ID0/ID1.
Goupille9/10:TRIGGER_HCU_P/N.
Goupille14/11/16:DGND.
Goupille12:24V.
Goupille14/15:MCAN_L/MCAN_H.
J1/J9:Caméra PCB/élément LED carte de commande Port de contrôle.
J14/J16: composant / Port de transfert de données d’image de caméra PCB.
